Kabel ins Leerrohr einziehen

Tags: Kabel

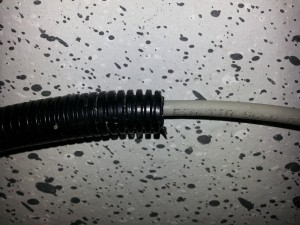

Ich wollte ein 50m langes Patchkabel (ohne Stecker) in ein fast genauso langes Leerrohr ziehen. Das M16 Leerrohr war dafür auch noch recht klein. Ein Zugseil wäre natürlich das einfachste Mittel aber auch das muss irgendwie in das Leerrohr.KabelAber auch dafür gibt es eine relativ einfache Lösung für die man einen möglichst alten Staubsauger und Geschenkband benötigt. Auch andere Materialien wie z. B. Maurerschnur sind möglich. Damit das Geschenkband auch ankommt muss ein Ende vom Leerrohr möglichst luftdicht mit dem Staubsauger verbunden werden. Am anderen Ende wird dann das Geschenkband (mit einen kleinen Knoten) eingefädelt.

Tipp: Wenn die Verbindung (ich habe eine Papphülse einer Küchentuchrolle angepasst) vom Staubsauger zu Leerrohr steck bar ist, kann zwischendurch geprüft werden ob das Ende schon angekommen ist.

P. S. In die KG Rohre die wir für die Verteilung auf dem Grundstück nutzen, habe ich das Zugseil bzw. das Kabel direkt mit einem dicken Gartenschlauch eingezogen. Das funktionierte mit Abstand am besten auch nachdem bereits Kabel eingezogen waren.

Elektro – Phase 3 – Step 5 – Außenverkabelung

Tags: Kabel Phase 3

Gestern ist eine große Lieferung an Kabeln für die Außenverkabelung angekommen. Nachdem die Nebengebäude bereits mit Strom versorgt werden, haben wir gestern mit Baustrahler und Taschenlampe die letzten Erdkabel (10×2 und 4×2) vom Typ A-2Y(L)2Y für Sensoren und eventuell Bussysteme wie 1-Wire in den Kabelgraben gelegt und diesen auch danach zugeschüttet.

Aber das war noch nicht alles. Für die Verkabelung der Verteilerschächte waren auch noch ein paar Kabel dabei. Von der Unterverteilung haben wir heute noch für die Beleuchtung 1x 10×1,5 und 1x 7×1,5, für Steckdosen 2x 5×1,5 und für die Bewässerung 2x 7×1,5 NYY Erdkabel in die Leerrohre gezogen. Ich hoffe bzw. denke das die Anzahl der Adern für das gesamte Grundstück ausreichend sind. Sicher ist jetzt leider das die Unterverteilung definitiv zu klein ist.

Nebenbei, der Güterwaggon ist jetzt auch fertig verkabelt. Diverse Steckdosen unter anderem für den Access Point und ein RGB LED Fluter sind fertig angeschlossen.

Elektro – Phase 3 – Step 4 – Nebengebäude

Tags: Kabel Phase 3

Nach langer Zeit bekommen jetzt auch die Nebengebäude (Güterwaggon, Schuppen und Keller) wieder einen Stromanschluss. Um die Kabel zu verlegen habe ich kleine Gräben zu den Gebäuden ausgehoben. Das KG-Rohr für die Außenverkabelung hinten habe ich bei der Gelegenheit gleich mit vergraben. Da das Fundament leider immer noch nicht weg ist, bin ich damit leider nicht sehr weit gekommen.

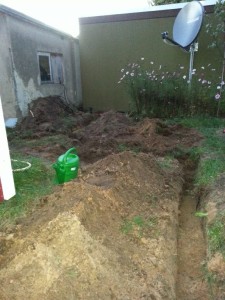

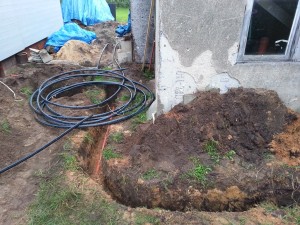

GrabenKeller

Ich hoffe, dass ich kein Kabel vergessen habe. Aber ich denke das sollte für die drei Nebengebäude, den „Keller“ und einen kleinen Teil der Außenbeleuchtung reichen. 🙂Vorher

Bei den ganzen Einzeladern sieht es jetzt schon sehr knapp aus. Hätte ich doch einen größeren Sicherungskasten nehmen sollen? Spaß beiseite … das kleine Gehäuse links, (siehe Beitrag Unterverteilung) das ich Ursprünglich geplant und auch schon angebaut habe, muss eventuell einem 2 reihigen Automatengehäuse weichen. Schaun wir mal wieviel Kabel es noch werden.

Nachdem der Großteil aufgelegt ist, sieht es gar nicht mehr so schlimm aus. Nachher

Jetzt muss nur noch die Verkabelung in den Gebäuden erneuert bzw. angepasst werden. Dafür ist Ines bereits unter den Güterwaggon gekrabbelt und hat die alten Kabel entfernt.

Elektro – Phase 3 – Step 2 – Kabel

Dank der Kernbohrung in der Garage konnten jetzt die letzten Arbeiten abgeschlossen werden. Die Kernborhung hat einen Durchmesser von 132 mm. Hier passt perfekt die Muffe (das dicke Ende) eines 125 KG-Rohrs rein.Kernbohrung

Für das sichtbare Stück der Hauseinführung habe ich aus optischen Gründen HT-Rohr verwendet, was aber kein Nachteil ist.Hauseinfuehrung

Das Leerrohr (KG-Rohr – DN110) vom Haus zur Garage hat eine Länge von ca. 40m. Damit es überhaupt möglich ist dort Kabel (im wahrsten Sinne des Wortes) durchzuziehen habe ich mehrere Kabelschächte (KG-Systemschacht ohne Schachtgrundkörper – DN400) zwischen die Leerrohre gesetzt.Kabelschacht

Kabelschacht

Die wichtigsten Kabel sind schon verlegt. Dazu gehört das Kabel für die Stromversorgung (NYY-J 5x6qmm²) welches neben dem Leerohr in der Erde liegt.

Die Steuerung des hinteren Bereichs soll über KNX laufen. Hierfür habe ich normales (kein grünes) Y(St)Y 2x2x0,8 als KNX Busleitung genommen. Zusätzlich habe ich noch ein Y(St)Y 4x2x0,8 als Reserve Leitung gezogen. Die vier SAT Kabeln von Preisner (SK2000plus) liegen auch im Leerrohr.

Elektro – Phase 2 – Step 2 – Kabel sortieren

Fast alle Kabel sind nach Funktion (Licht, Rollladen, Steckdosen, USV, Taster, Tür- und Fensterkontakte, Präsenzmelder, …) in die jeweiligen Felder einsortiert.Kabel

Es fehlen nicht ganz 1/4 der Kabel. Die schweren und störischen Kabel sind jedoch fertig. Also noch einmal Schweiß vergießen und dann geht es ans Kabel auflegen. Das ist nicht so anstrengend … glaube ich jedenfalls. 🙂
