Das MinimOSD ist ein kleines Arduino-basierendes On-Screen-Display Modul, das diverse konfigurierbare Flugdaten direkt auf das FPV Bild legen kann. Dazu liest das OSD die Informationen vom Serial0 Port über das sogenannte MAVLink Protokoll des ArduPilot Mega (APM) Flugcontroller aus, verarbeitet diese auf dem ATmega328P und gibt sie dann über ein On-Screen-Display Chip aus.
Das folgende Bild habe von einem kleinen TFT Monitor abfotografiert. Die Auflösung ist nicht so berauschend und die Kamera ist auch noch nicht richtig eingestellt aber für den Anfang schon mal nicht schlecht.
Mehr zu 5v Mod und Verkabelung gibt es hier →
Schlagwort: FPV
RunCam PZ0420M Halterung
Da es für die RunCam PZ0420M kein Gehäuse oder eine Halterung gibt, habe ich mir selber eine Halterung gebastelt, um die FPV Kamera an den FPV Quadrocopter Rahmen zu montieren. Ich habe dazu einen PVC Winkel entsprechend bearbeitet.
Zum Glück kann man bei der Kamera die Linse wechseln und so konnte ich den Winkel zwischen Linse und Kamera montieren. Damit spare ich mir die suche nach passenden kleinen Schrauben und es hält bombenfest.
Da man beim herausdrehen der Linse die Bildschärfe verändert, muss diese nach der Montage wieder manuell eingestellt werden. Das war aber kein Problem, einfach Monitor anschließen und entsprechend justieren.
FPV Quadrocopter Rahmen

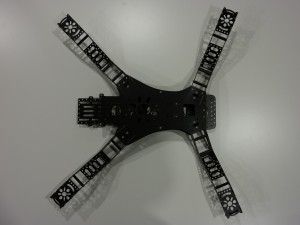

Als Basis für meinen FPV Quadrocopter habe ich mich für einen 520er Voll-GFK Rahmen mit Landegestell entschieden. Durch die spezielle Form sollen im Blickfeld der Kamera keine Propeller zu sehen sein.
ImmersionRC FPV Sender und Empfänger

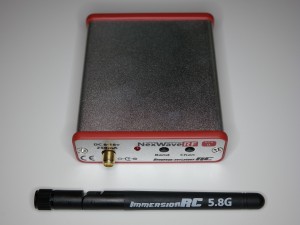

Neben einer Kamera werden für einen FPV Quadrocopter natürlich auch Komponenten für die Videoübertragung benötigt. Nach langem studieren verschiedener Webseiten habe ich mich letztendlich für den ImmersionRC 25mW FPV Sender und den ImmersionRC UNO5800 V4 Emfpänger entschieden.
Mehr über den ImmersionRC FPV Sender und Empfänger lesen →
RunCam PZ0420M FPV Kamera
Die Kamera für mein FPV Quadrocopter Projekt ist eine RunCam PZ0420M. Diese gibt ein ganz normales analoges Videosignal aus. Ein HD Bild wäre natürlich viel besser aber das Ganze soll ja später noch per Funk übertragen werden.
Mehr über die RunCam PZ2040M erfahren →
LogiLink VG0001A Audio und Video Grabber
Wenn ich jetzt schreiben würde, das es jetzt langsam mit dem FPV Quadrocopter Projekt los geht, würde wahrscheinlich der ein oder andere denken, mag ja sein aber was hat die Überschrift damit zu tun? Ganz einfach, ich wollte erstmal mit dem FPV Equipment anfangen und da passt der LogiLink VG0001A Audio und Video Grabber zum Aufnehmen der Videosignale perfekt dazu. So gibt es auch mal ein Video zu sehen.
Mehr über den LogiLink VG0001A erfahren →
